本變壓器直流電阻測試儀是集助磁法測試、三相測試和消磁功能(選配)于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。

　　一、主要特點

　　?一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用再倒測試線;

　　?對于星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間;

　　?三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快;

　　?顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值;

　　?三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題，測試數據更接近單相測試值;

　　?具有完善的反電勢保護功能;

　　?儀器內部可以永久存儲測試數據200條(可擴展)，還可以使用優盤存儲數據方便用戶導入電腦處理;

　　?儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

　　二、主要技術指標及使用條件

　　1、技術指標

　　1)測試電流：

　　三相測試：20A+20A、10A+10A、5A+5A、1A+1A

　　分相測試：40A、20A、10A、5A、1A、0.2A

　　2)測試范圍：40A：100.0uΩ~ 0.5Ω20A：500.0uΩ~ 1Ω

　　10A：1mΩ~ 2Ω5A：10mΩ~ 4Ω

　　1A：100mΩ~ 20Ω0.2A：1Ω~ 100Ω

　　20A+20A 200uΩ ~0.3Ω10A+10A 500uΩ~0.6Ω

　　5A+5A 10mΩ ~1.5Ω1A+1A 100mΩ ~7Ω

　　3)最高分辨率：0.1uΩ

　　4)準確度：±(讀數×0.2%+2字)

　　5)外型尺寸：430mm×320mm×230mm

　　6)重量：12kg

　　2、使用條件

　　1)環境溫度：-10℃～50℃ 環境濕度：≤85%RH

　　2)工作電源：AC220V ± 10%電源頻率： (50±1)Hz

　　三、面板功能介紹

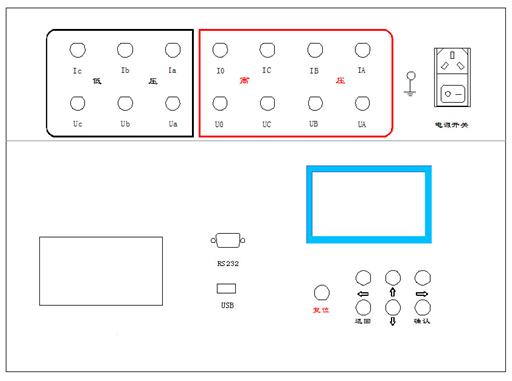

　　面板示意圖(圖一)

　　圖一

　　液晶屏：顯示實時時鐘，操作菜單、測試數據以及簡易操作說明

　　按鍵：采用“↑”、“↓”、“←”、“→”、“確認”、“返回”六鍵控制儀器所有功能操作(另：

　　配有“復位”鍵，即在任何時候任何界面，可按此鍵使儀器恢復到開機上電狀態)

　　基本功能：“←”、“→”鍵移動光標(測試過程中可修改分接位)，“↑”、“↓”鍵修

　　改數值，“確認”鍵執行所選操作，“返回”鍵回到上一頁。

　　電源開關：AC220V電源開關

　　接地端子：

　　接線端子(高壓)：接被測變壓器的高壓側或中壓側

　　接線端子(低壓)：接被測變壓器的低壓

　　打印機：打印測試數據

　　USB：優盤接口

　　RS232：廠家升級用

　　四、儀器接線

　　1、用電源線把儀器與外部AC 220電源連接，用接地線將接地端子與大地連接。

　　2、兩繞組變壓器測試時依次將高壓測試線(較長的)的四個測試鉗(黃綠紅黑)分別接到高壓側的A、B、C、O套管上，如果只有A、B、C三個套管，可以將黑色測試鉗懸空;測試線另一端與儀器的接線端子對應連接。將低壓測試線(較短的)的三個測試鉗(黃綠紅)分別接到低壓側的a、b、c、套管上，測試線另一端與儀器的接線端子對應連接。

　　注：整個測試過程不用倒線。

　　3、三繞組變壓器可以將高低壓繞組測試完后，將高壓測試線(較長的)的四個測試鉗倒接到中壓側測試即可。

　　4、單相變壓器使用將高壓測試線(較長的)中黃色和綠色的測試鉗接到單相變壓器的高壓側，低壓測試線(較短的)中黃色和綠色的測試鉗接到單相變壓器的低壓側，測試線另一端與儀器的接線端子對應連接。

　　5、儀器配套的專用測試線已經將電流、電壓線設計到同一鉗口上，接線簡單方便。

　　五、使用說明

　　1、儀器開機顯示畫面(如圖二)

　　請稍等，系統初始化中…

　　圖二

　　系統初始化完畢后，儀器自動進入主菜單界面

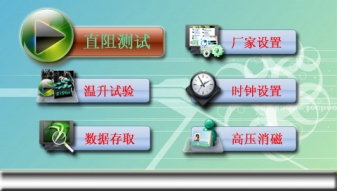

　　2、主菜單(如圖三)

　　變壓器直流電阻測試儀2010年8月30日10：28：30

　　圖三

　　在此界面下，“←”、“→”、“↑”、“↓”均可移動光標，棕色變大菜單為選中狀態，按“確認”鍵進入所選菜單。

　　3、直阻測試菜單(如圖四)

　　3.1參數設置界面

　　測試參數設置

　　變壓器繞組：高壓簡易操作說明

　　變壓器介質：銅

　　變壓器相數：3

　　測試溫度：25℃

　　折算溫度：75℃

　　變壓器直流電阻測試儀2010年8月30日10：28：30

　　圖四

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數，按“確認”鍵保存當前參數并進入下一界面，按“返回”鍵將返回上一界面。

　　3.2、三相變壓器測試

　　如在圖四中“變壓器相數”設置為3，儀器將進行三相變壓器的測量。

　　測量高壓或中壓繞組時儀器將顯示圖五界面，測量低壓繞組時將顯示圖六界面，供用戶選擇測試方案。

　　3.2.1測試方案選擇

　　測試方案選擇

　　簡易操作說明

　　變壓器直流電阻測試儀2010年8月30日10：28：30

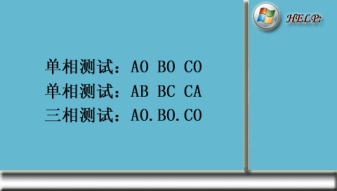

　　圖五

　　兩界面中，用“↑”“↓”“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，棕色底色菜單為選中狀態，按“確認”鍵進入測量界面，如按返回鍵將返回上一界面。

　　測試方案選擇

　　簡易操作說明

　　直阻測試2010年8月30日10：28：30

　　圖六

　　兩界面中，用“↑”“↓”“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，棕色底色菜單為選中狀態，按“確認”鍵進入測量界面，如按返回鍵將返回上一界面。

　　3.2.2測試過程

　　1)高、中壓單相測試

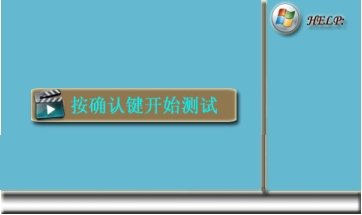

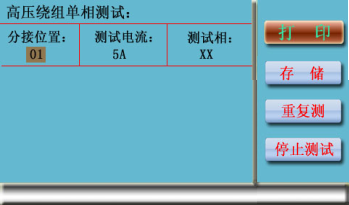

　　如在圖五中選擇“單相測試……”，儀器將進入圖七界面

　　簡易操作說明

　　直阻測試2010年8月30日10：28：30

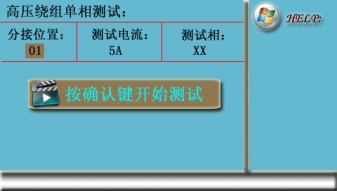

　　圖七

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數(分接位與測試電流為可修改項)，按“確認”鍵即可開始測試儀器將進入圖八～圖十界面，如按返回鍵將返回上一界面。

　　簡易操作說明

　　直阻測試2010年8月30日10：28：30

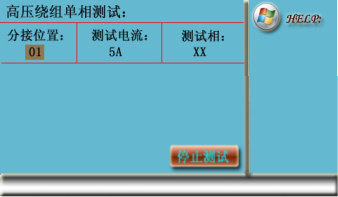

　　圖八

　　簡易操作說明

　　I=5.011A

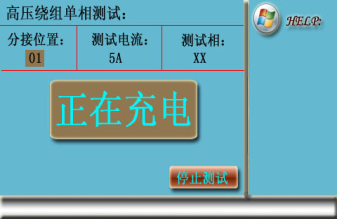

　　1、 充電中

　　直阻測試2010年8月30日10：28：30

　　圖九

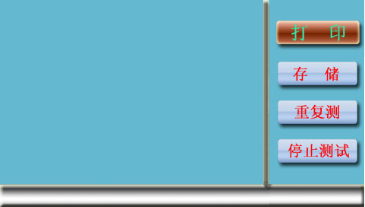

　　充電完成后，界面底部提示進入第二狀態“2、測試中”，第二狀態后將進入第三狀態“3、實時測量”如圖十

　　I=5.011A

　　R=105.9mΩ

　　3、實時測量

　　直阻測試2010年8月30日10：28：30

　　圖十

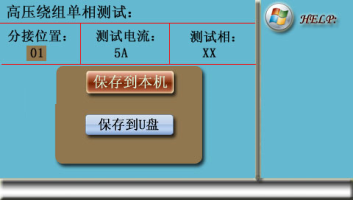

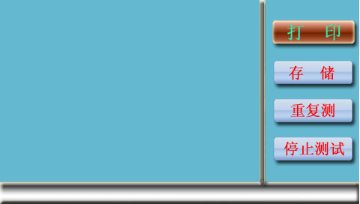

　　“←”、“→”鍵可修改分接位置，用“↑”、“↓”移動光標(光標可循環移動，以便用戶快速選擇)，按確認鍵執行所選操作。等測試數據穩定后，按“打印”則屏幕顯示的測量值及先前設置的參數將一同打印，如按保存，屏幕將彈出保存窗口提示選擇存儲器(如圖十一)

　　簡易操作說明

　　001

　　***

　　直阻測試2010年8月30日10：28：30

　　圖十一

　　用“↑”、“↓”移動光標，按確認鍵保存，保存任務完成后儀器自動回到測試界面，也可不保存，按返回鍵即可回到測試界面。

　　如果是有載調壓繞組，可以調到下一分接位，屏幕數據自動跟蹤測試，“←”、“→”改變屏幕的分接位置，測試數據穩定后，按“保存”數據就可以保存到設置的分接位置了。如果對屏幕顯示數據有疑問，可以按“重復測”，儀器將重新測試電流電壓信號，計算阻值。一組數據測試完畢后，按“停止測試”，屏幕提示“正在放電”，并顯示放電電流。放電結束后，屏幕重新回到圖七開始測試界面，可以更改測試電流或分接位置(測量低壓繞組時也可修改測試相)繼續測試或返回上一界面選擇其它項目進行測試。

　　2)高、中壓三相測試

　　如在圖五中選擇“三相測試……”，儀器將進入圖十二界面

　　高壓繞組三相測試：

　　分接位置：01測試電流：5A+5A

　　簡易操作說明

　　直阻測試2010年8月30日10：28：30

　　圖十二

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數(分接位與測試電流為可修改項)，按“確認”鍵即可開始測試，如按返回鍵將返回上一界面。

　　三相測試過程，儀器將先對AO相加電，測量出AO相電阻值，屏幕顯示如圖十三

　　高壓繞組三相測試：

　　分接位置：01測試電流：5A+5A

　　測試AO相

　　I=5.011A

　　R=105.9mΩ

　　3、實時測量

　　直阻測試2010年8月30日10：28：30

　　圖十三

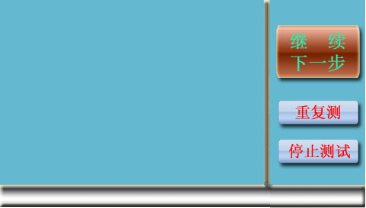

　　儀器自動判斷阻值穩定后(也可手動判斷，點擊“繼續下一步”即可放電，放電完成后切換到三相充電)，開始放電，放電完成后自動切換到三相充電電流，待電流穩定后自動計算三相阻值(帶中性點)如(圖十四～圖十五)。

　　高壓繞組三相測試：

　　分接位置：01測試電流：5A+5A

　　I =5.011A

　　I =10.022A

　　I =5.011A

　　1、充電中

　　直阻測試2010年8月30日10：28：30

　　圖十四

　　充電完成后，界面底部提示進入第二狀態“2、測試中”，第二狀態完成后將進入實時測量狀態如圖十五

　　高壓繞組三相測試：

　　分接位置：01測試電流：5A+5A

　　R = 105.9mΩ

　　R = 105.1mΩ

　　R = 103.4mΩ

　　不平衡率： δ=2.384%

　　直阻測試2010年8月30日10：28：30

　　圖十五

　　“←”、“→”鍵可修改分接位置，用“↑”、“↓”移動光標(光標可循環移動，以便用戶快速選擇)，按確認鍵執行所選操作。等測試數據穩定后，按“打印”則屏幕顯示的測量值及先前設置的參數將一同打印，如按保存，屏幕將彈出保存窗口提示選擇存儲器(請參照單相測試保存方法)。

　　如果是有載調壓繞組，可以調到下一分接位，屏幕數據自動跟蹤測試，“←”、“→”改變屏幕的分接位置，測試數據穩定后，按“保存”將數據保存到顯示分接位置的值。調整有載分接開關，調到下一個分接，儀器跟蹤測試阻值并顯示出來。也可以按“重復測”重新采集電壓電流信號，進行計算。按“←”、“→”鍵調整儀器顯示的分接位置，等數據穩定后，按“保存”將數據保存到顯示分接位置的值。一直測完所有分接，然后選擇“停止測試”按鈕，按“確認”鍵開始放電，等放電結束，儀器回到圖十二測試界面，可以更改測試電流繼續測試或返回上一界面選擇其它項目進行測試。

　　3)低壓繞組測試

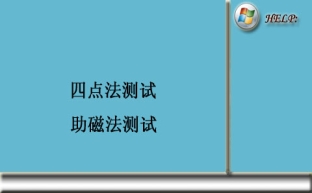

　　如在圖六中選擇“四點法測試”儀器將進入圖十六界面

　　如選擇“助磁法測試”此處將顯示助磁法測試

　　四端法測試低壓繞組：

　　簡易操作說明

　　直阻測試2010年8月30日10：28：30

　　圖十六

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數(分接位、測試電流與測試相為可修改項)，按“確認”鍵即可開始測試，如按返回鍵將返回上一界面。

　　低壓繞組具體測試、打印和保存過程請參照高、中壓單相測試過程。

　　3.3單相變壓器測試

　　按單相變壓器接線方法接好線后，在測試參數設置界面(圖四)中將“變壓器相數”設置為1，儀器將進行單相變壓器的測量，進入圖十七界面。

　　AB簡易操作說明

　　直阻測試2010年8月30日10：28：30

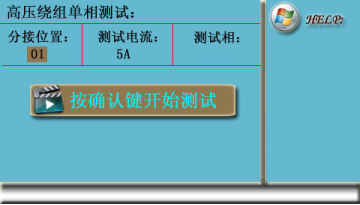

　　圖十七

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數(分接位與測試電流為可修改項)，按“確認”鍵即可開始測試，如按返回鍵將返回上一界面。

　　具體測試、打印和保存過程請參照高、中壓單相測試過程。

　　4、溫升試驗菜單

　　如用戶選擇溫升試驗菜單，請參照第3項中直阻測試過程，則圖四～圖十七左下角任務欄將顯示“溫升試驗”字樣，并且儀器測出阻值后將每隔30秒鐘自動打印一次當前數據。

　　5、數據存取菜單

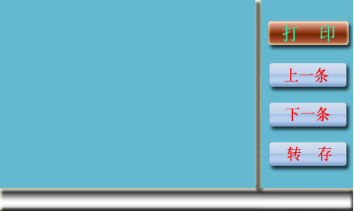

　　在主菜單界面選擇數據存取進入數據存取界面，如圖十八

　　測試記錄====記錄號：001

高壓繞組材料：銅三相測試 分接位：01 測試溫度：25℃折算溫度：75℃ 測試時間：2010年8月31日10：28：30
測試相	實測值	折算值
RAO	105.8mΩ	126.1mΩ
RBO	104.7mΩ	124.8mΩ
RCO	103.5mΩ	123.4mΩ
不平衡率：δ=2.197%

　　數據存取2010年8月30日10：28：30

　　圖十八

　　用“↑”、“↓”移動光標(光標可循環移動，以便用戶快速選擇)，確認鍵執行所選操作，用“←”、“→”可改變折算溫度值(折算值根據溫度值改變)，然后按“打印”或“轉存”按鈕可打印或轉存至U盤當前記錄并自動按當前設定折算溫度算出折算值。

　　特別說明：

　　本儀器在進入數據存取界面時，自動讀取存儲器中最新一條記錄，用戶可以按“上一條”按鈕查詢過去記錄，打印時將彈出窗口供用戶選擇單條打印或多條打印，單條打印即打印當前顯示記錄，多條打印即從當前記錄開始向前打印n條記錄，通過“←”、“→”可設定打印起始記錄號，結束記錄號即為當前顯示記錄號。

　　6、高壓消磁菜單

　　在主菜單界面選擇高壓消磁進入高壓消磁界面，如圖十九

　　高壓消磁：

　　消磁相：AB消磁電流：5A簡易操作說明

　　高壓消磁2010年8月30日10：28：30

　　圖十九

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵修改參數(消磁相為可修改項)，按“確認”鍵即可開始消磁(圖二十、圖二十一)，如按返回鍵將返回上一界面。

　　高壓消磁：

　　消磁相：AB消磁電流：5A簡易操作說明

　　正在充電：x.xxxA

　　消磁進度：0%

　　高壓消磁2010年8月30日10：28：30

　　圖二十

　　高壓消磁：

　　消磁相：AB消磁電流：5A簡易操作說明

　　消磁完成

　　消磁進度：100%

　　高壓消磁2010年8月30日10：28：30

　　圖二十一

　　當消磁進度達到100%后，界面提示“消磁完成”并伴有蜂鳴器鳴叫，告知用戶消磁過程已完成，可進行下一項任務。

　　7、時鐘設置

　　2010年8月30日簡易操作說明

　　10時28分30秒

　　時鐘設置2010年8月30日10：28：30

　　圖二十二

　　用“←”、“→”移動光標(光標可循環移動，以便用戶快速選擇)，“↑”、“↓”鍵可修改數值，按確認鍵設定時鐘，按返回鍵時鐘保持原來值，并返回主菜單。

　　8、廠家設置

　　此菜單為廠家維護時后臺操作界面，需輸入密碼方可進入，用戶勿進，以防系統出錯。

　　六、操作注意事項

　　儀器有反電動勢保護功能，但在使用過程中仍需按以下逐條操作，以確保試驗人員及儀器的安全。

　　1、在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關;

　　2、在測試過程中不允許拆除測試線。

　　3、在高壓端子測試過程中，變壓器中壓和低壓端必須開路。

　　七、售后服務

　　1、凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。

　　2、自購機之日起，憑保修單保修二年，終身維護。在保修期內，維修不收維修費;保修期外，維修調試收取適當費用。

　　3、屬下列情況之一者不予保修：

　　1)用戶對儀器有自行拆卸或?qū)x器工藝結構有人為改變。

　　2)因用戶保管或使用不當造成儀器的嚴重?fù)p壞。

　　3)屬于用戶其它原因造成的損壞。
